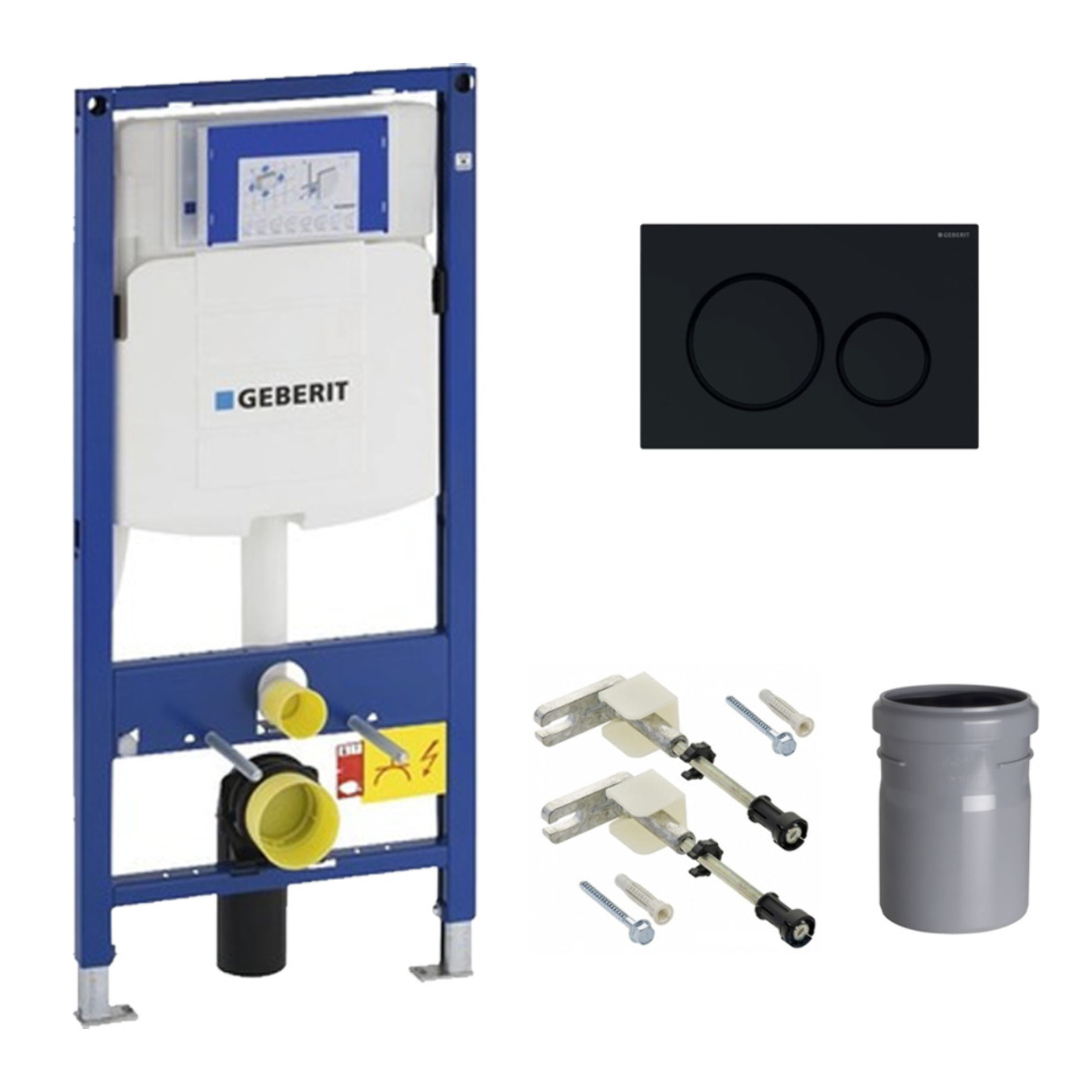

GeberitPack bati-support Geberit Duofix UP320 + Plaque de commande Sigma20 noire (-H)

Caractéristiques du Pack Bâti-support Duofix UP320 + Plaque de commande Sigma20 noire (UP320-H) :

• Geberit Bâti-support fixation murale Duofix UP320 (111.300.00.5)
• Geberit Sigma20 Plaque de déclenchement double touche, Noir (115.882.DW.1)

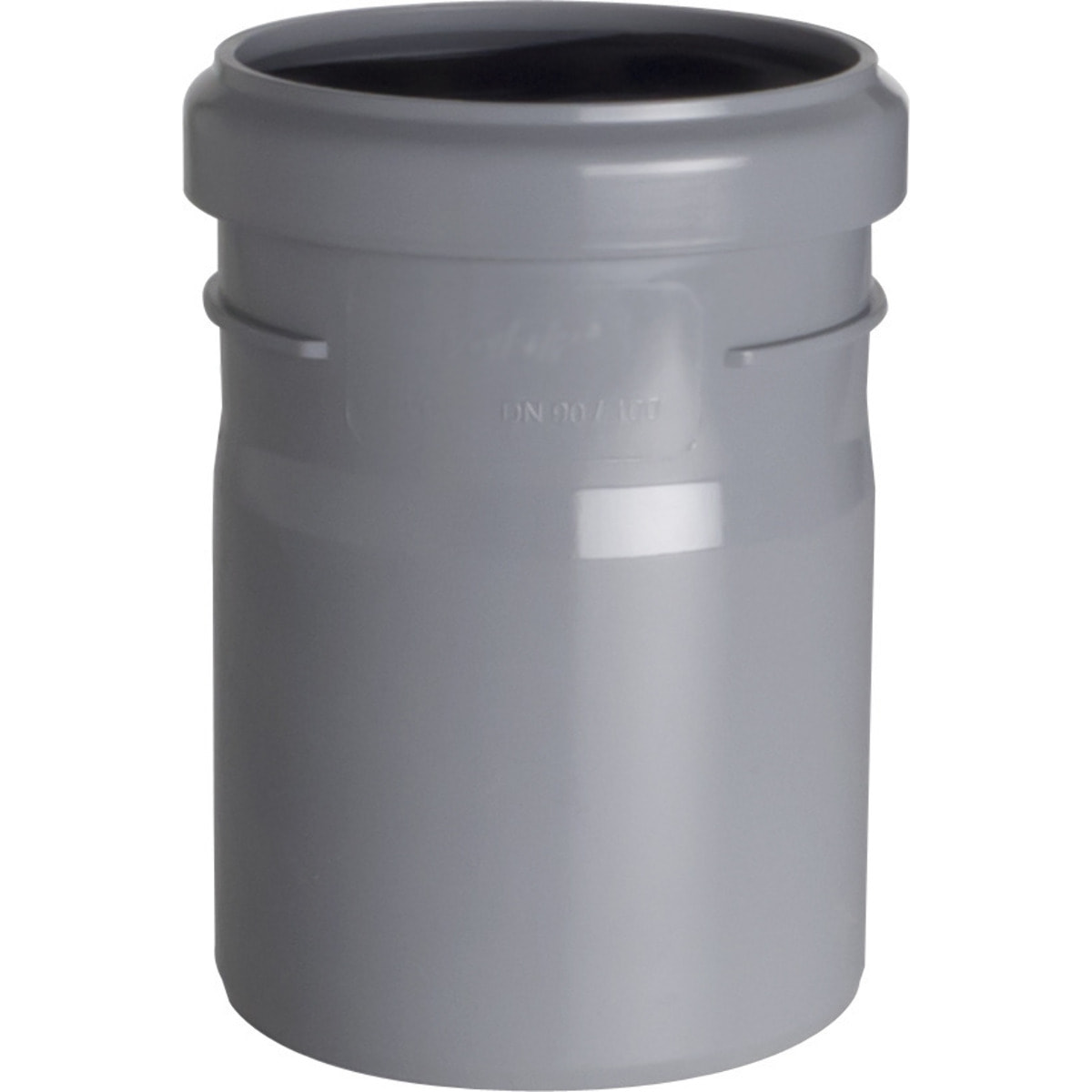

• Valsir Manchon de raccordement Ø 90/100 MM pour Rapid SL ou Geberit (VS0564190)
• Geberit Jeu de fixations murales DUOFIX (111.815.00.1)

.

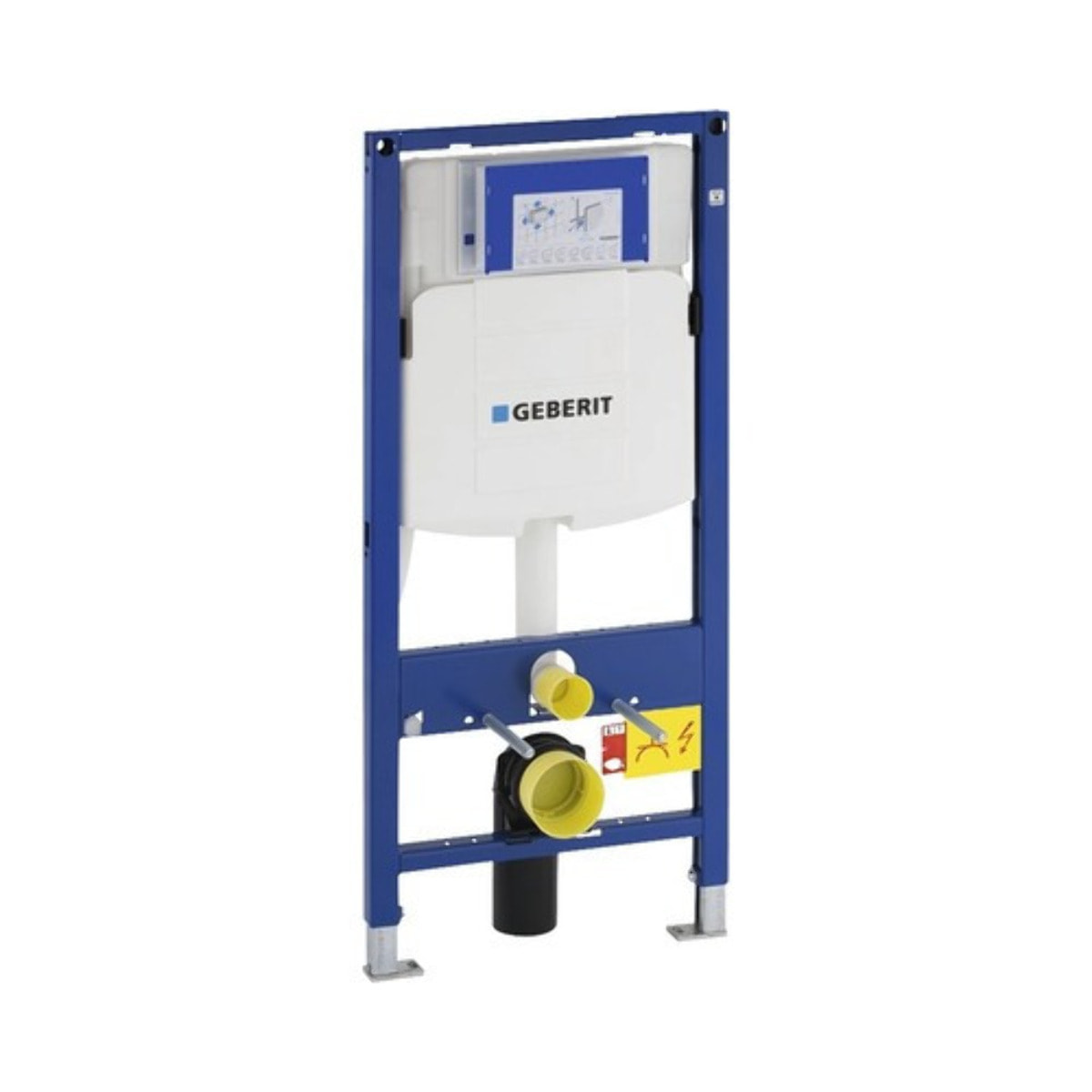

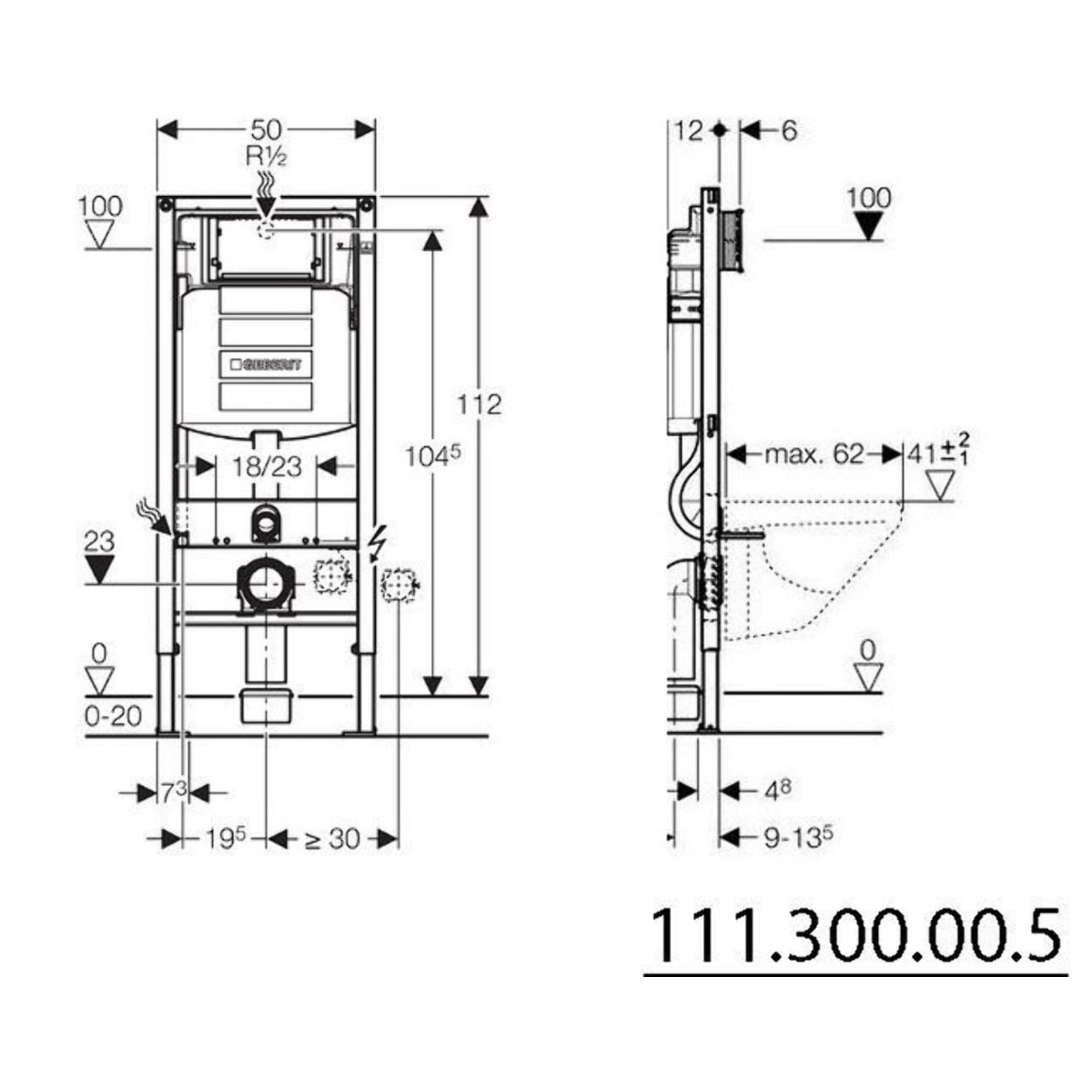

Geberit Bâti-support fixation murale Duofix UP320 (111.300.00.5) :

• Pour montage avec structure de sol de 0 à 20 cm
• Pour montage en mur ou cloison
• Pour montage dans une cloison à hauteur de pièce
• Pour cuvette de W.-C. suspendue avec entraxe de fixation de 18 cm ou 23 cm
• Réservoir de chasse à encastrer Geberit Sigma 12 cm, commande frontale
• Rinçage à 2 volumes, convient pour plaques de déclenchement Geberit Sigma01, Sigma20, Sigma50, Sigma60, Sigma70, Sigma80 ou Bolero
• Rinçage interrompable, convient pour plaques de déclenchement Geberit Sigma10, Mambo ou Tango
• Quantité d'eau de rinçage réglable
• Réservoir de chasse à encastrer pour montage et maintenance sans outillage
• Tiges de déclenchement à isolation acoustique, ajustables rapidement et sans outillage
• Raccord à l'eau universel, compatible avec MeplaFix, à installer sans outillage
• Flexible de raccordement vers le robinet d'arrêt, à visser sans outillage
• Fixation pour coude d'évacuation sans outillage et avec isolation acoustique, réglable en profondeur sur 8 positions, plage de réglage 45 mm
• Pieds auto-immobilisants réglables de 0 à 20 cm
• Cadre avec trous de forage ø 9 mm pour la fixation dans une construction à ossature croisée en bois
• Réservoir de chasse à encastrer avec isolation anti-condensation
• Cadre avec profilé C 4/4 cm
• Cadre recouvert d'une peinture bleu outremer
• Pieds emboîtables sur 5 cm
• Raccordement à l'eau en haut au milieu, par l'arrière ou par le dessus

Préconisations de mise en oeuvre :

Ces bâti-supports pour WC suspendus sont dédiés aux types d'installation suivants :

• Contre un mur porteur (voile béton, carreaux de plâtre, béton cellulaire, briques, parpaings) et sur une dalle béton en utilisant les fixations fournies.
• Dans une cloison à ossature métallique constituée de rails renforcés (KNAUF, PLACO, …) à hauteur de la pièce ou avec des rails et montants Geberit système Duofix à hauteur partielle ou de la pièce (selon préconisations fabricant).

Ces-supports pour WC suspendus ne peuvent être installés contre des cloisons en plaques de plâtre à âme alvéolaire en carton, contre des cloisons en plaques de plâtre sur ossature métallique ou contre des cloisons de séparation double peau en plaques de plâtre sur ossature métallique sans accessoirisation additionnelle (substitution des pieds fournis par des pieds autoportants) ou l'ajout de renforts complémentaires (à intégrer au préalable dans la cloison au niveau des fixations hautes).

Ces-supports pour WC montés suspendus peuvent être installés sur des planchers en bois s'ils sont posés contre un mur porteur (voir description précédente) et leurs pieds sur une solive ou lambourde à l'aide des tirefonds fournis.

.

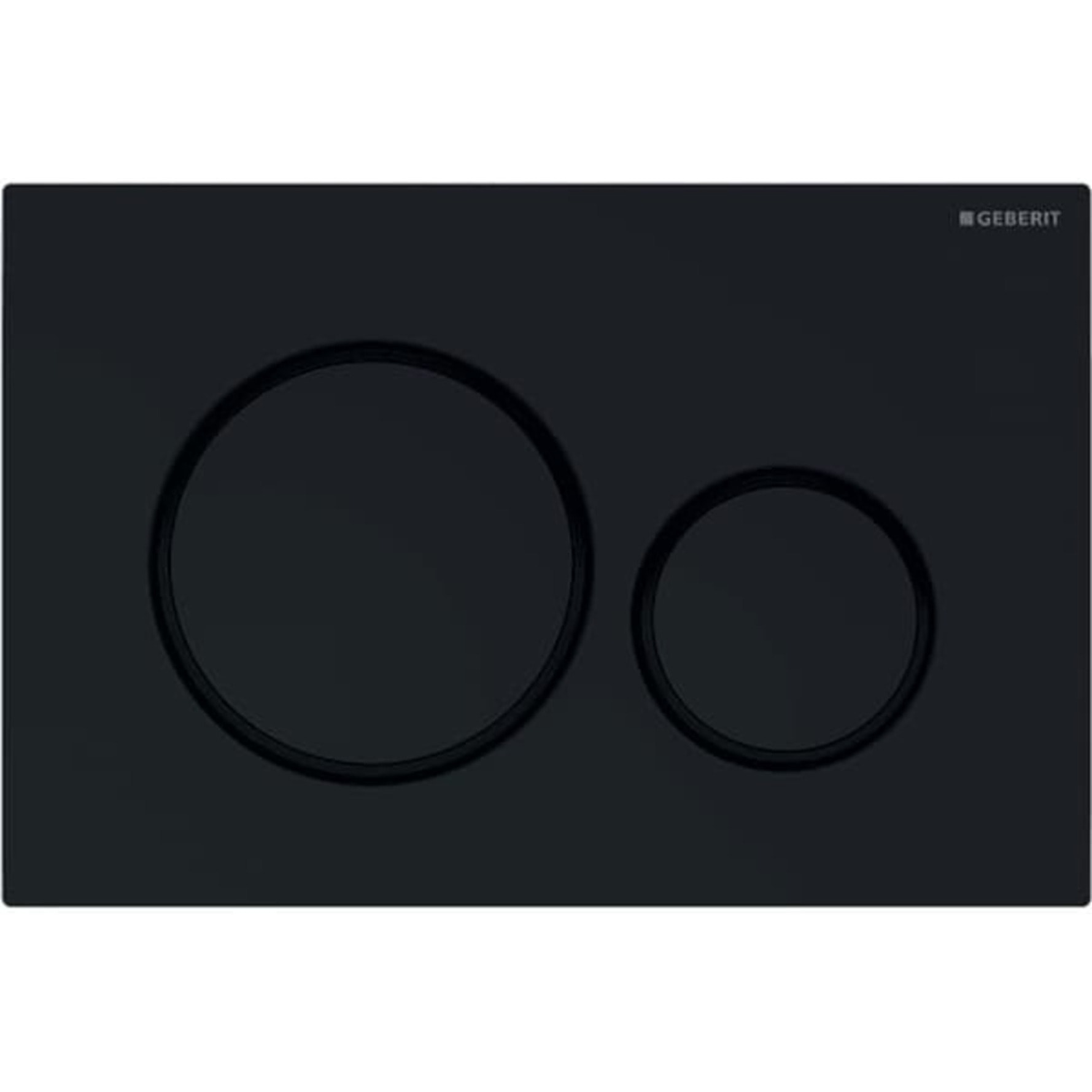

Geberit Sigma20 Plaque de déclenchement double touche, Noir (115.882.DW.1) :

• Force de déclenchement < 20 N
• Déclenchement frontal
• Tiges de déclenchement à isolation phonique, ajustement rapide sans outils
• Matière : plastique
• Coloris :
  • Plaque et touches : noir
  • Anneaux design : noir mat

.

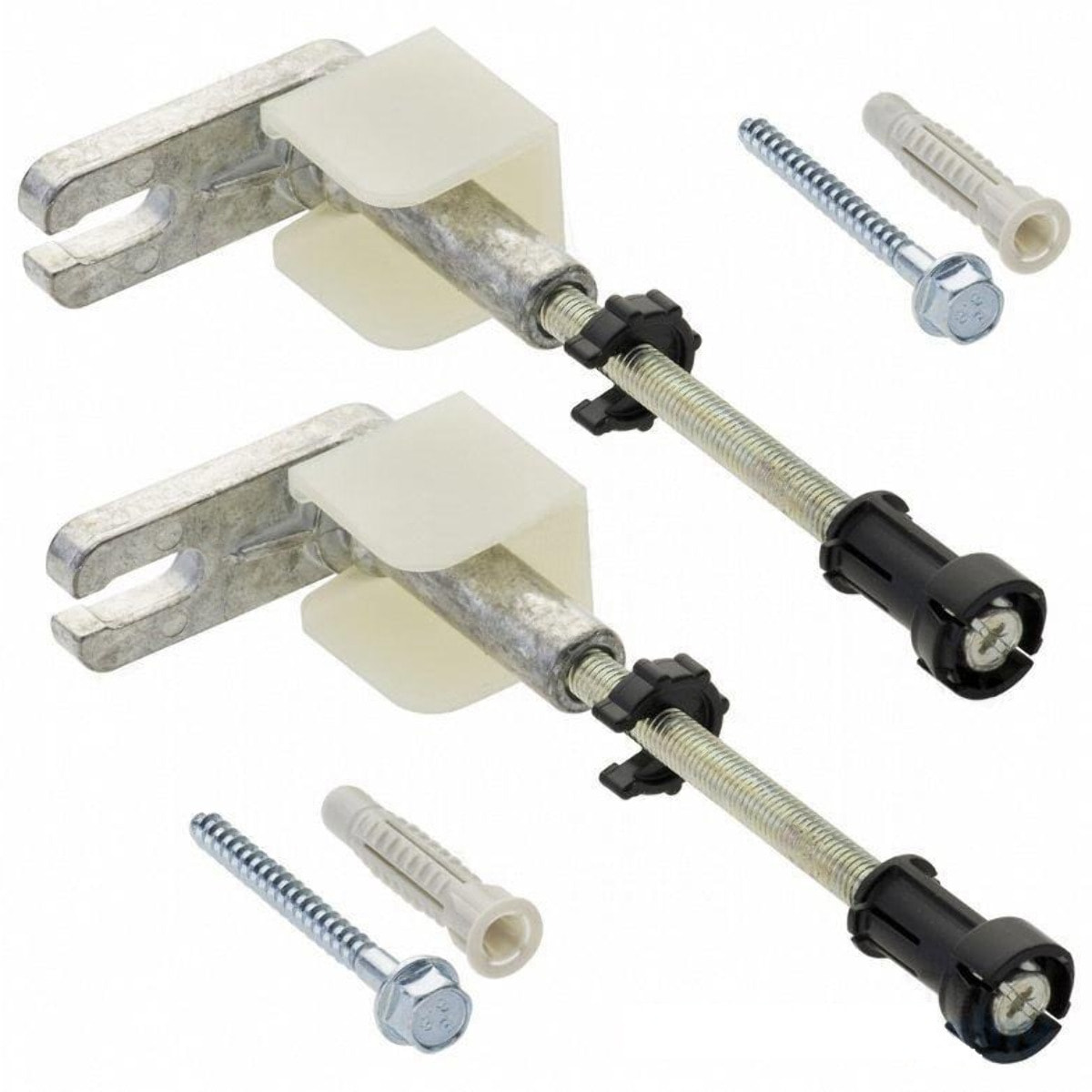

Geberit Jeu de fixations murales DUOFIX (111.815.00.1) :

• Pour fixer des bâti-supports Geberit Duofix devant des parois de construction en cloison sèche ou en dur
• Pour fixer l'habillage en cas de parois en applique à hauteur partielle

.

Attention ! Il est impératif de vérifier les produits à réception. Une éventuelle avarie doit être constatée devant le livreur et indiquée précisément pour chaque produit sur le bon de livraison. Aucune réclamation ne pourra être acceptée a posteriori, les transporteurs étant très stricts à ce sujet. Nous vous remercions pour votre compréhension.

Dimension: Composant 1 hauteur = 52.00, largeur = 115.00, profondeur = 15.00, lester = 14.94
Composant 2 hauteur = 15.00, largeur = 15.00, profondeur = 10.00, lester = 0.68
Composant 3 hauteur = 9.00, largeur = 15.00, profondeur = 9.00, lester = 0.30
Composant 4 hauteur = 17.00, largeur = 25.00, profondeur = 2.00, lester = 0.50
poids (gr): 10000
