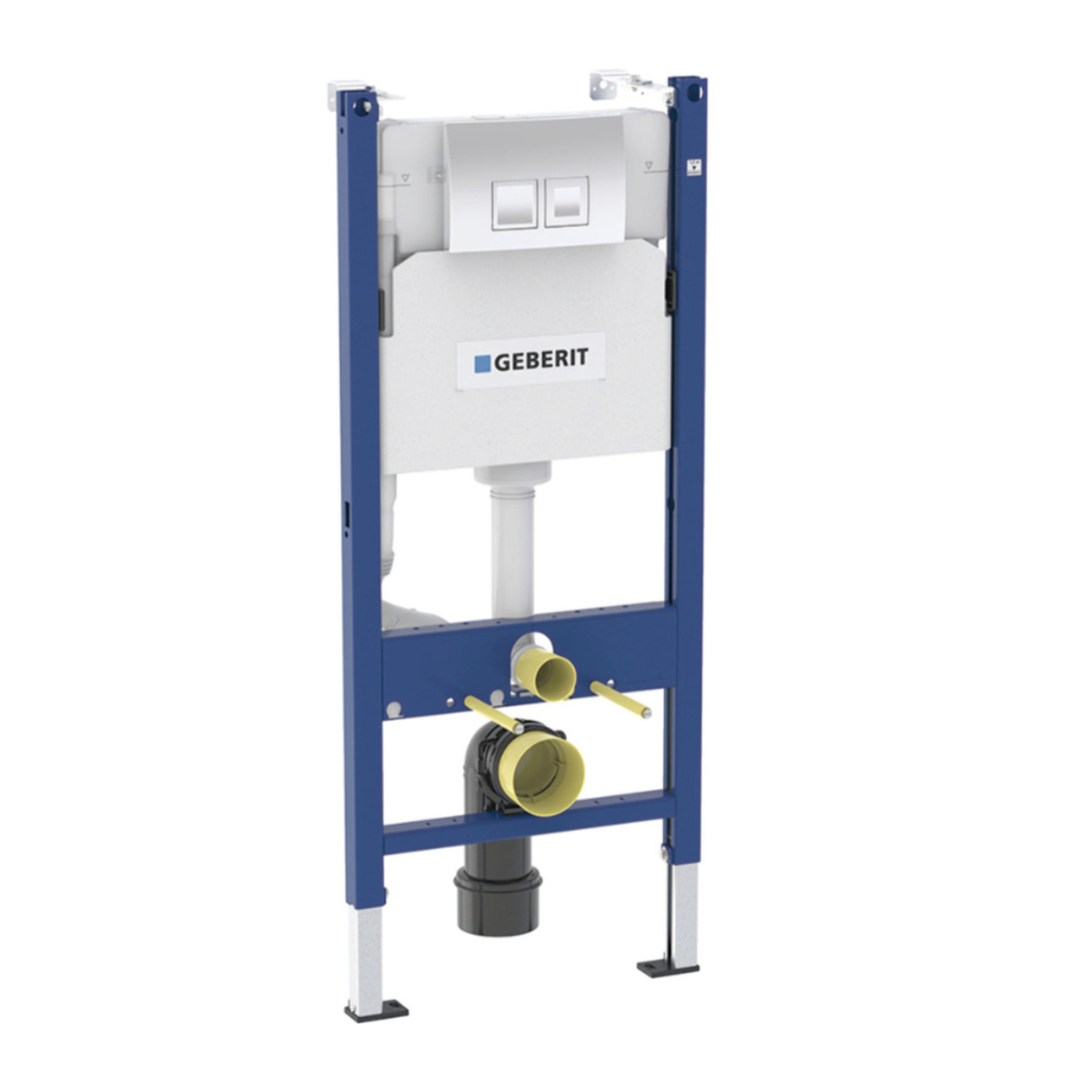

GeberitBâti-support DUOFIXBasic pour toilettes suspendues, avec Plaque de déclenchement Delta chrome (458.141.21.1)

Caractéristiques du Bâti-support DUOFIXBasic pour toilettes suspendues, avec Plaque de déclenchement Delta chrome (458.141.21.1) :

Préconisations de mise en oeuvre

Ces bâti-supports pour WC suspendus sont dédiés aux types d'installation suivants :

• Contre un mur porteur (voile béton, carreaux de plâtre, béton cellulaire, briques, parpaings) et sur une dalle béton en utilisant les fixations fournies.
• Dans une cloison à ossature métallique constituée de rails renforcés (KNAUF, PLACO, …) à hauteur de la pièce ou avec des rails et montants Geberit système Duofix à hauteur partielle ou de la pièce (selon préconisations fabricant).

Ces bâti-supports pour WC suspendus ne peuvent être installés contre des cloisons en plaques de plâtre à âme alvéolaire en carton, contre des cloisons en plaques de plâtre sur ossature métallique ou contre des cloisons de séparation double peau en plaques de plâtre sur ossature métallique sans accessoirisation additionnelle (substitution des pieds fournis par des pieds autoportants) ou l'ajout de renforts complémentaires (à intégrer au préalable dans la cloison au niveau des fixations hautes).

Ces bâti-supports pour WC montés suspendus peuvent être installés sur des planchers en bois s'ils sont posés contre un mur porteur (voir description précédente) et leurs pieds sur une solive ou lambourde à l'aide des tirefonds fournis.

Caractéristiques

• Citerne affleurante Delta Geberit 12 cm (UP100) contrôle avant
• Citerne affleurante contre la condensation
• Débit large réglable
• Petit taux de chasse fixe
• Possibilité de rinçage instantané réglable
• Alimentation en eau par le centre arrière / supérieur
• Le tuyau de raccordement à la vanne d'angle peut être vissé manuellement
• 1 chasse avec bouton de commande Geberit Delta15
• 2 chasses avec boutons de commande Geberit Delta20
• Surface du cadre revêtue de poudre, couleur bleu Geberit élément autoportant
• Cadre avec trous ø 9 mm pour la fixation dans des structures en bois

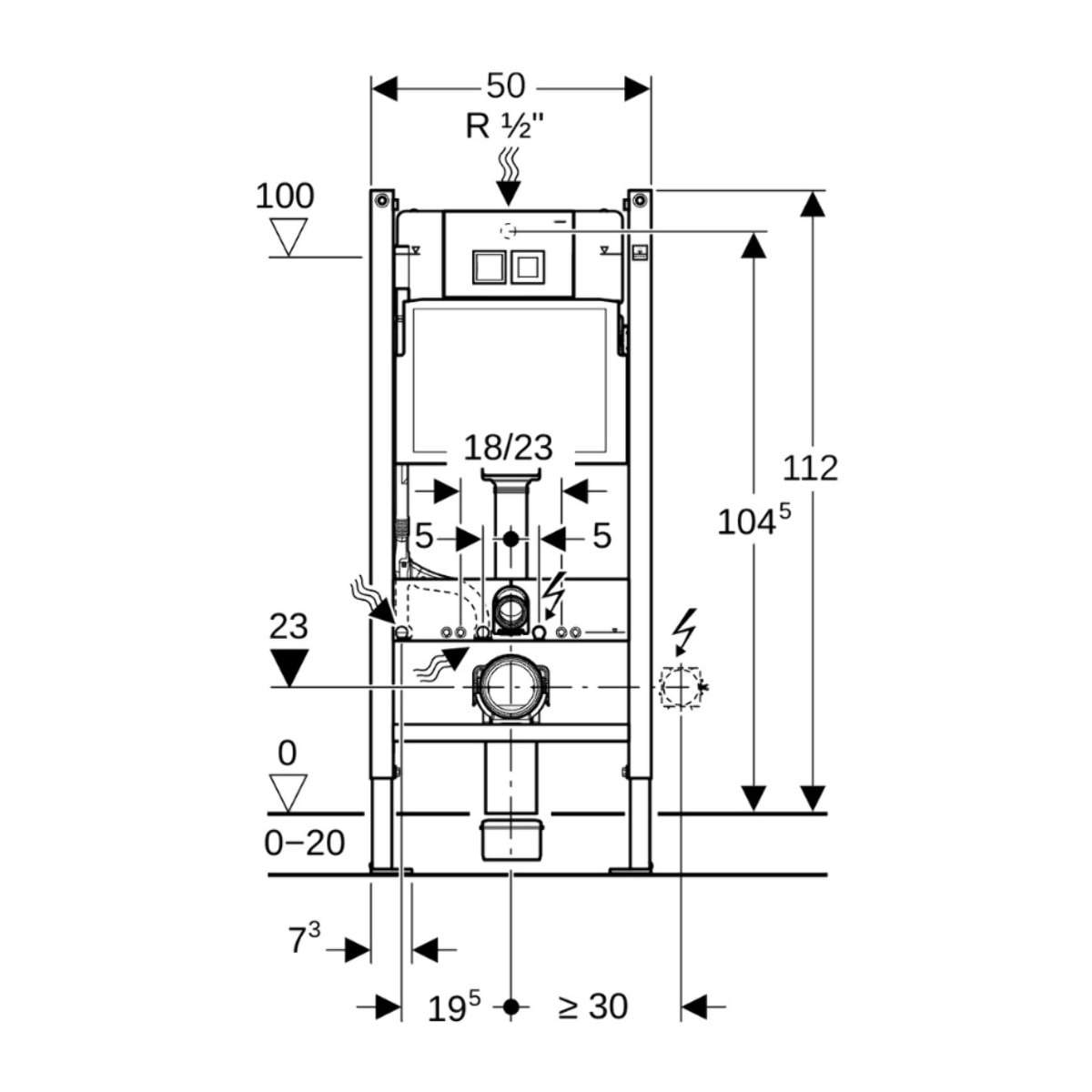

• Supports galvanisés, réglable en continu de 0 à 20 cm
• Plaques de base en plastique, profondeur adaptée au montage UW50

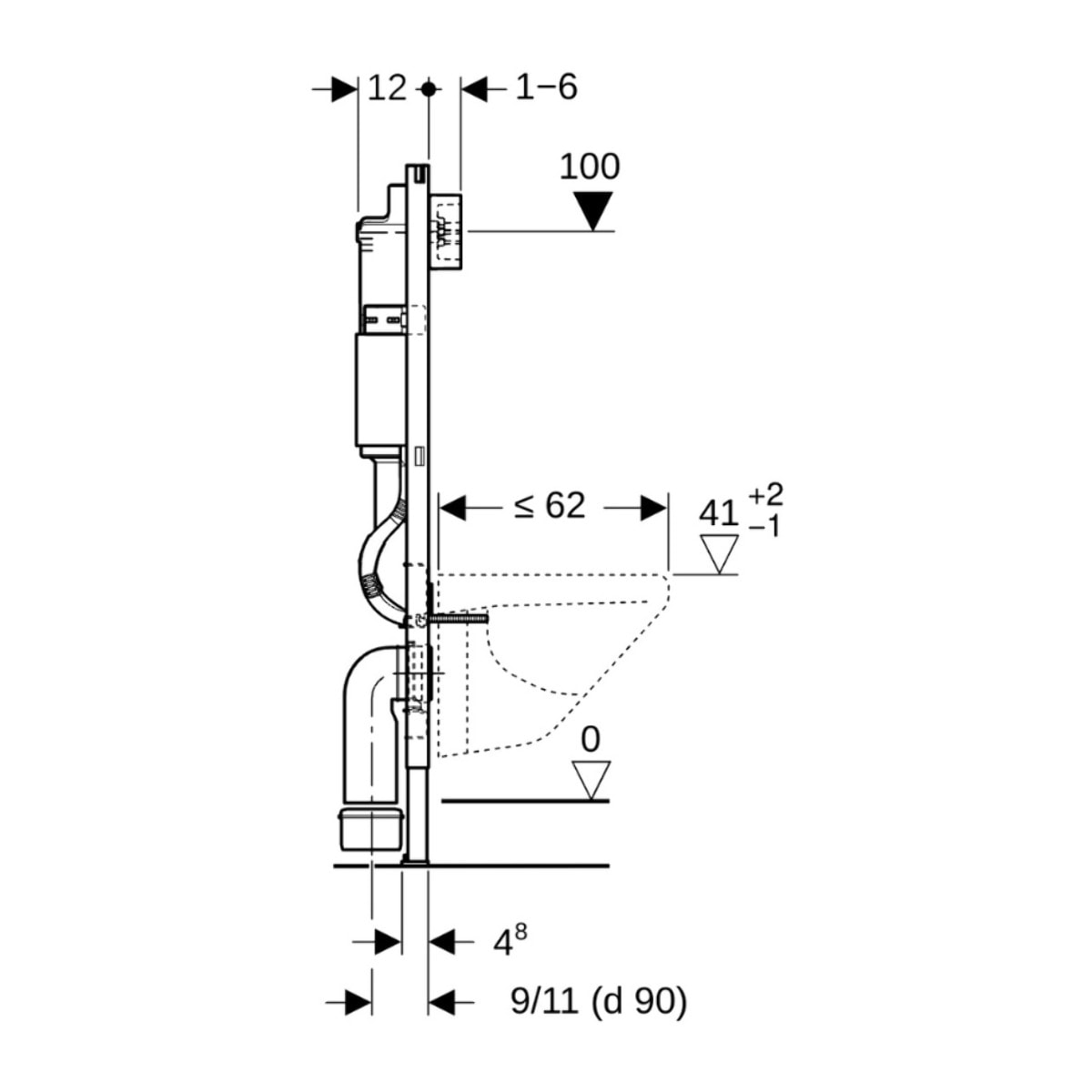

• Profondeur d'installation 12 cm

Informations techniques

• Quantité de rinçage - réglage d'usine 6 et 3,5 l
• Grand débit de rinçage - plage de réglage 4,5 / 6 / 7,5 l

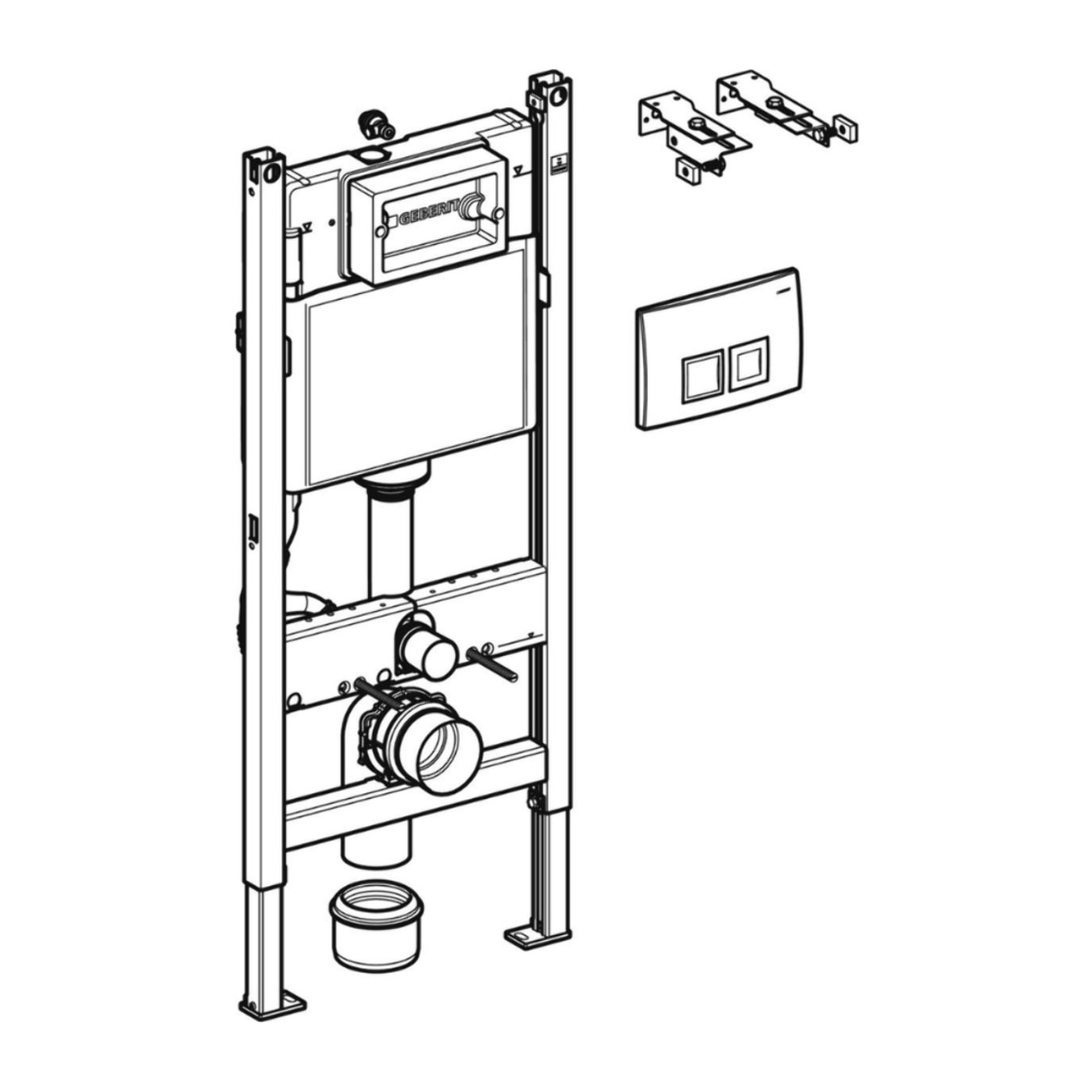

Contenu de la livraison

• 2 tiges filetées M12 pour la fixation en céramique
• Vanne de vidange pour 2 débits de chasse
• Couvercle pour montage brut pour trou de service, polystyrène expansé
• 2 bouchons de protection
• Robinet d'angle R 1/2 "avec bague d'adaptation
• Tuyau d’arrivée d’eau Geberit AquaClean
• Jeu de connexion ø 90 mm
• Coude à déchets pour WC, PE-HD, ø 90/90 mm
• Adaptateur, ø 90/110 mm
• Matériel de fixation
• Ne contient pas: bouton de contrôle
• Ne contient pas: Kit de construction pour montage au mur

Geberit Plaque de déclenchement Delta, chrome brillant:

Utilisation

• fonctionnement frontal
• Pour chasses d'eau Geberit Delta 12 cm (UP100)
• 2 volumes de rinçage

Informations techniques

• Force de commande <20 N
• Matériau: plastique

Contenu de la livraison

• Cadre de fixation
• 2 boutons
• Verrou anti-rotation
• Matériel de fixation
