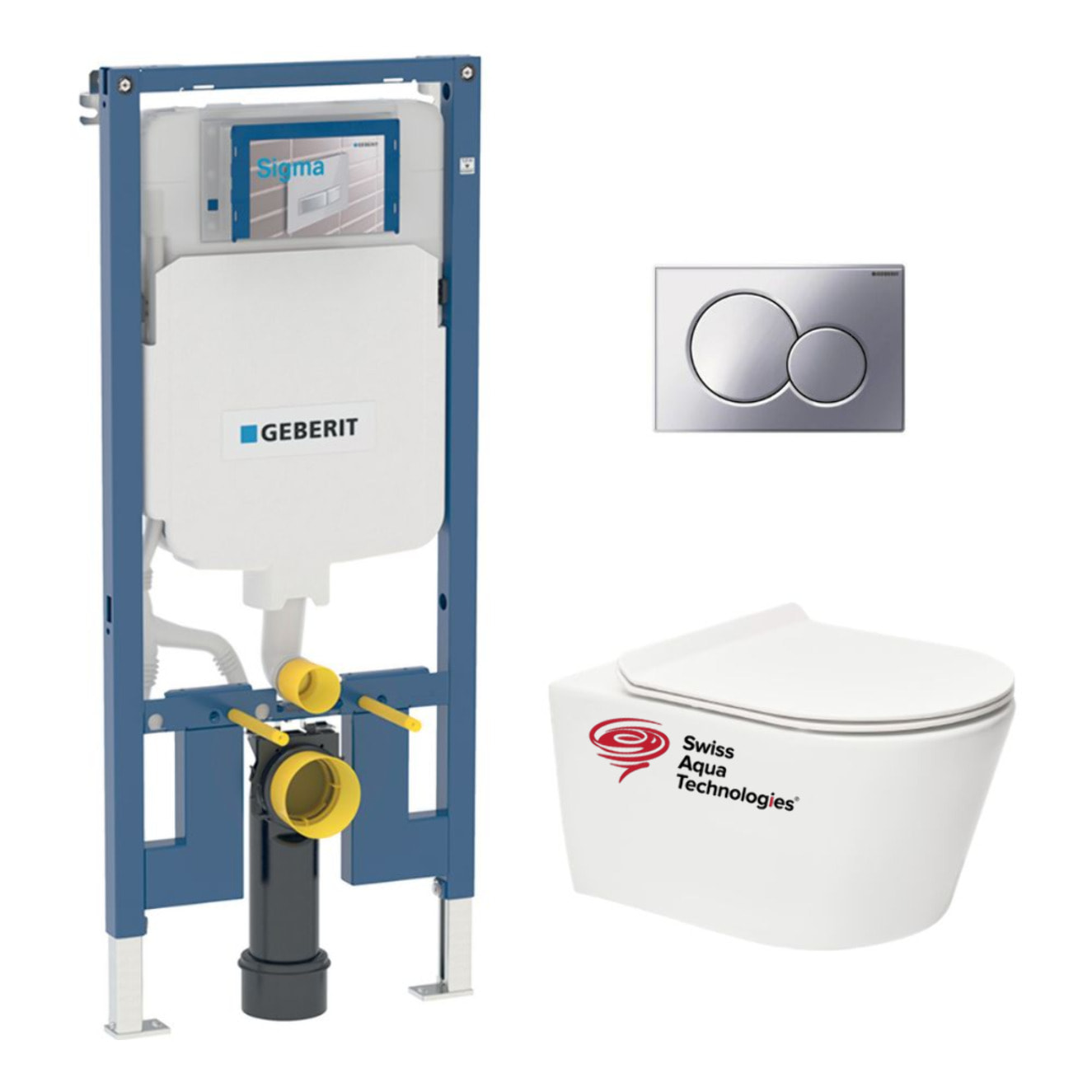

Geberit + Swiss Aqua TechnologiesDuofix Pack Bâti-support extra-plat UP720 + WC sans bride SAT + Abattant SoftClose + Plaque Chromé brillant

Caractéristiques du Pack Bâti-support Duofix extra-plat UP720 + WC sans bride SAT + Abattant SoftClose + Plaque Chromé brillant (SLIM-Brevis-N) :

• Geberit Duofix Bâti-support extra-plat 114 cm UP720, gain de place, avec réservoir à encastrer Sigma 8 cm (111.796.00.1)
• Swiss Aqua Technologies Brevis WC suspendu sans bride, fixations invisibles + abattant ultra-fin, softclose (BrevisRimless)
• Geberit Plaque de déclenchement double touche SIGMA 01 chromé brillant, compatible bâti SIGMA DUOFIX UP 320 et 720 (115.770.21.5)
• Redi Manchon de raccordement Ø 90/100 MM pour Rapid SL ou Geberit (VS0564190)

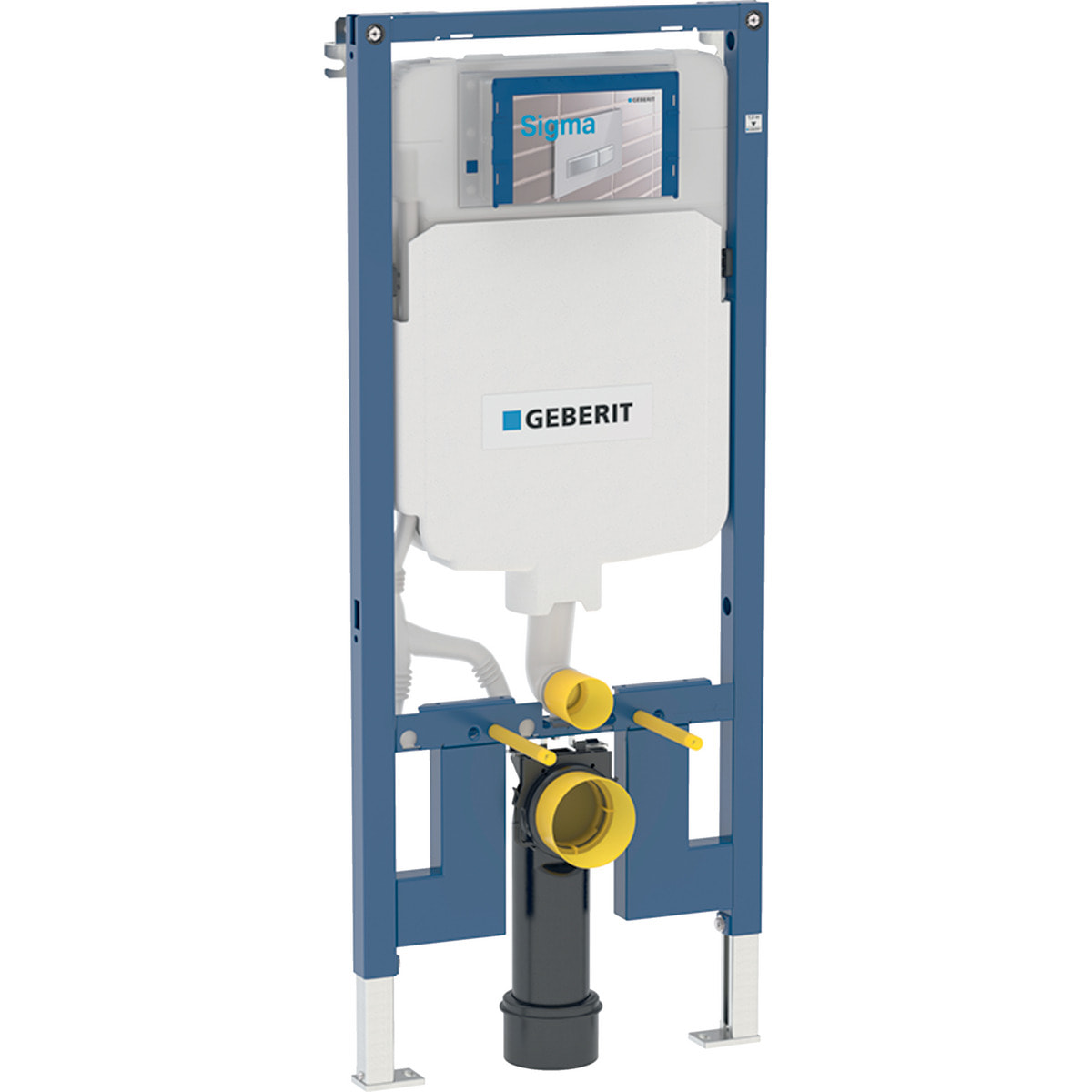

Geberit Duofix Bâti-support extra-plat 114 cm UP720, gain de place, avec réservoir à encastrer Sigma 8 cm (111.796.00.1) :

• Cadre convenant aux cuvettes de WC avec petite surface d'appui (avec revêtement mural résistant à la pression)
• Pieds supports galvanisés, réglables en continu, antidérapants
• Profondeur des plaques de pied adaptée à l'installation sur profilés en U UW 50 et rails pour système Geberit Duofix
• Coude de raccordement pour différentes positions en profondeur, à monter sans outils
• Coude de raccordement pour position en profondeur à fleur sur le devant à monter à la verticale
• Coude de raccordement prolongé, pour raccordement au sol
• Fixation du coude de raccordement avec isolation phonique
• Réservoir à encastrer avec déclenchement frontal
• Réservoir à encastrer isolé contre la condensation
• Post-rinçage immédiat possible avec réglage d'usine
• Travaux de montage et d'entretien sur les réservoirs à encastrer sans outils
• Arrivée d'eau par le haut à gauche
• Boîtier de réservation pour trappe de visite, protège de l'humidité et de la poussière
• Boîtier de réservation pour trappe de visite, recoupable, convient pour plaques de déclenchement à fleur de paroi
• Equipé d'un fourreau destiné à la conduite d'alimentation pour raccordement des WC lavants Geberit AquaClean
• Avec possibilités de fixation pour raccordement électrique

Préconisations de mise en oeuvre :

Ces bâti-supports pour WC suspendus sont dédiés aux types d'installation suivants :

• Contre un mur porteur (voile béton, carreaux de plâtre, béton cellulaire, briques, parpaings) et sur une dalle béton en utilisant les fixations fournies.
• Dans une cloison à ossature métallique constituée de rails renforcés (KNAUF, PLACO, …) à hauteur de la pièce ou avec des rails et montants Geberit système Duofix à hauteur partielle ou de la pièce (selon préconisations fabricant).

Ces bâti-supports pour WC suspendus ne peuvent être installés contre des cloisons en plaques de plâtre à âme alvéolaire en carton, contre des cloisons en plaques de plâtre sur ossature métallique ou contre des cloisons de séparation double peau en plaques de plâtre sur ossature métallique sans accessoirisation additionnelle (substitution des pieds fournis par des pieds autoportants) ou l'ajout de renforts complémentaires (à intégrer au préalable dans la cloison au niveau des fixations hautes).

Ces bâti-supports pour WC montés suspendus peuvent être installés sur des planchers en bois s'ils sont posés contre un mur porteur (voir description précédente) et leurs pieds sur une solive ou lambourde à l'aide des tirefonds fournis.



Utilisation :

• Pour la construction en cloison sèche
• Pour montage dans parois en applique à hauteur de local ou partielle
• Pour montage sur parois d'installation à hauteur du local
• Pour WC suspendus rallongé jusqu'à 70 cm
• Pour rinçage simple touche, double touche ou interrompable
• Pour hauteur de chape de 0–20 cm

Contenu de la livraison :

• Alimentation R 1/2", compatible MF, avec robinet équerre et volant intégrés
• Boîtier de réservation pour trappe de visite
• 2 fixations murales
• Kit de raccordement pour WC, ø 90 mm
• Coude de raccordement 90° en PE-HD, ø 90 mm
• Manchon de transition en PE-HD, ø 90 / 110 mm
• 2 bouchons de protection
• 2 tiges filetées M12
• Matériel de fixation

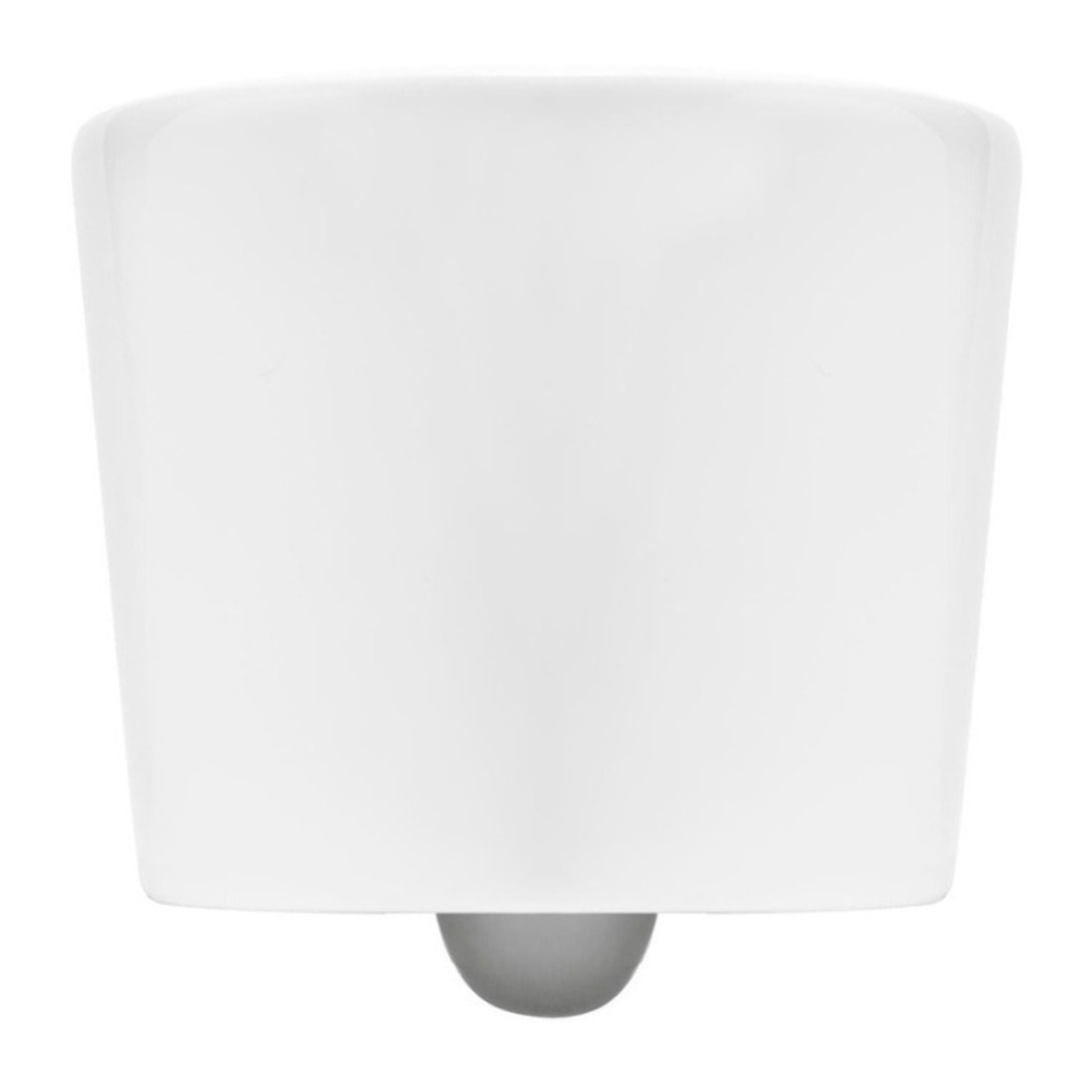

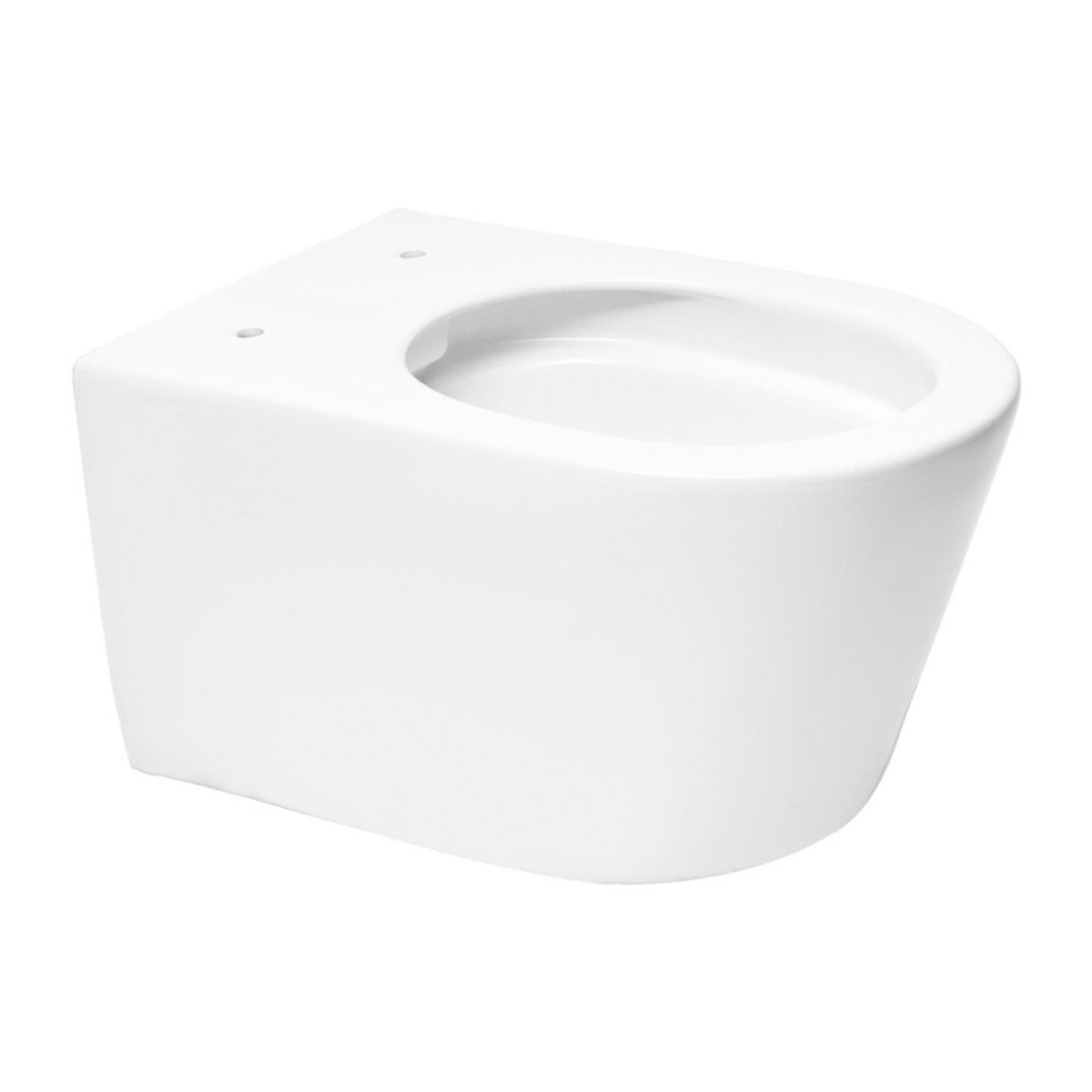

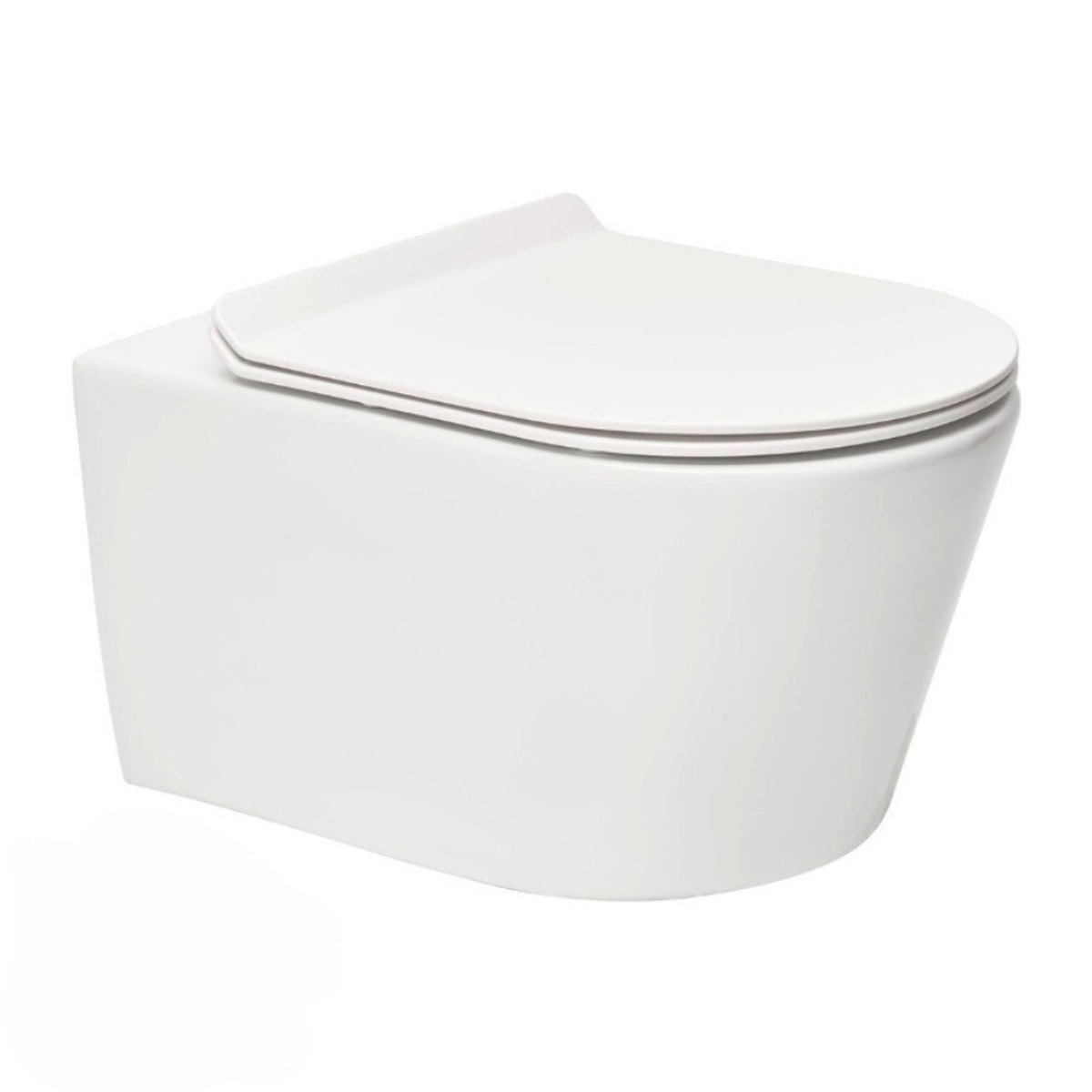

Swiss Aqua Technologies Brevis WC suspendu sans bride, fixations invisibles + abattant ultra-fin, softclose (BrevisRimless) :

• Marque : Swiss Aqua Technologies
• Matériau : Céramique
• Cuvette au style simple et épuré

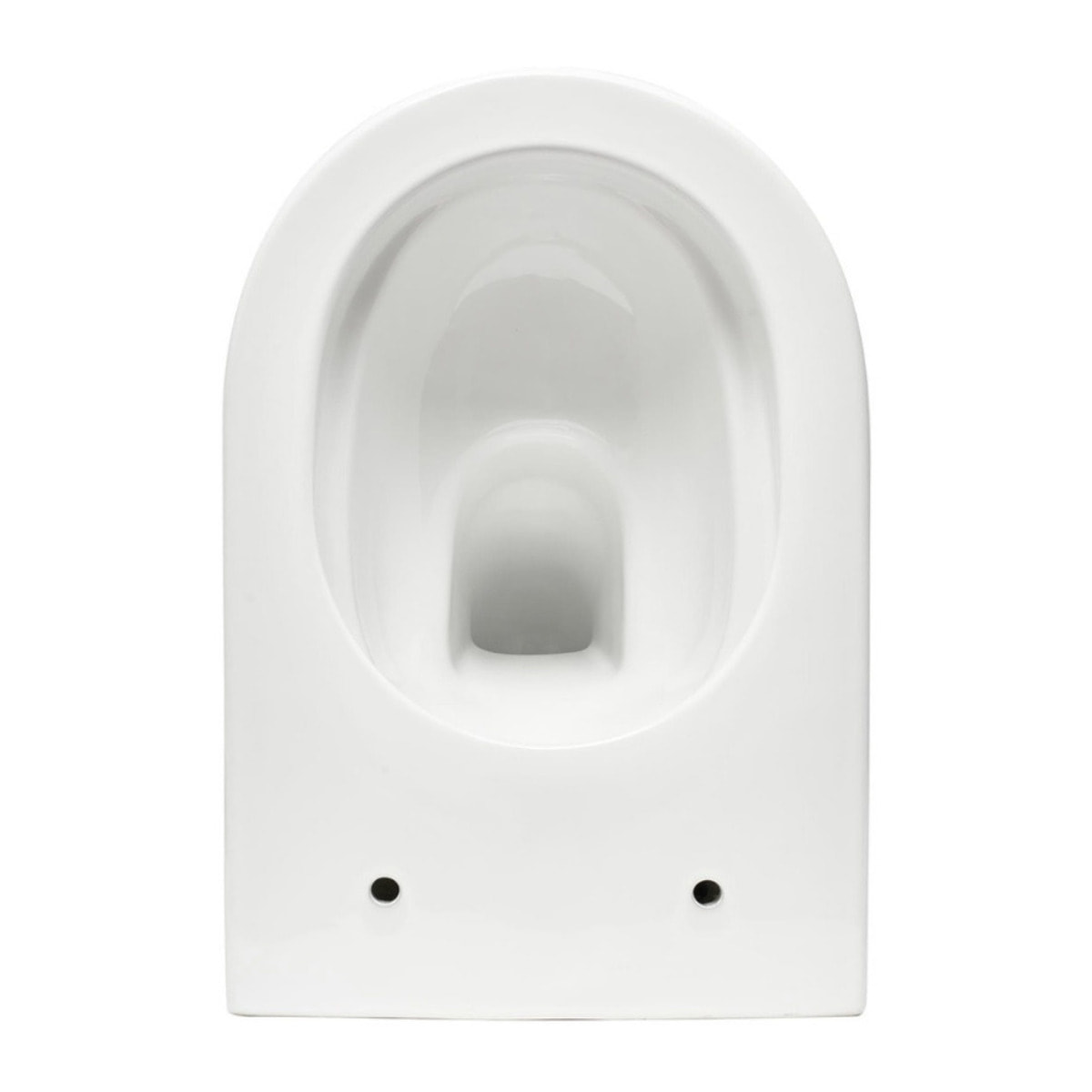

• Cuvette sans bride

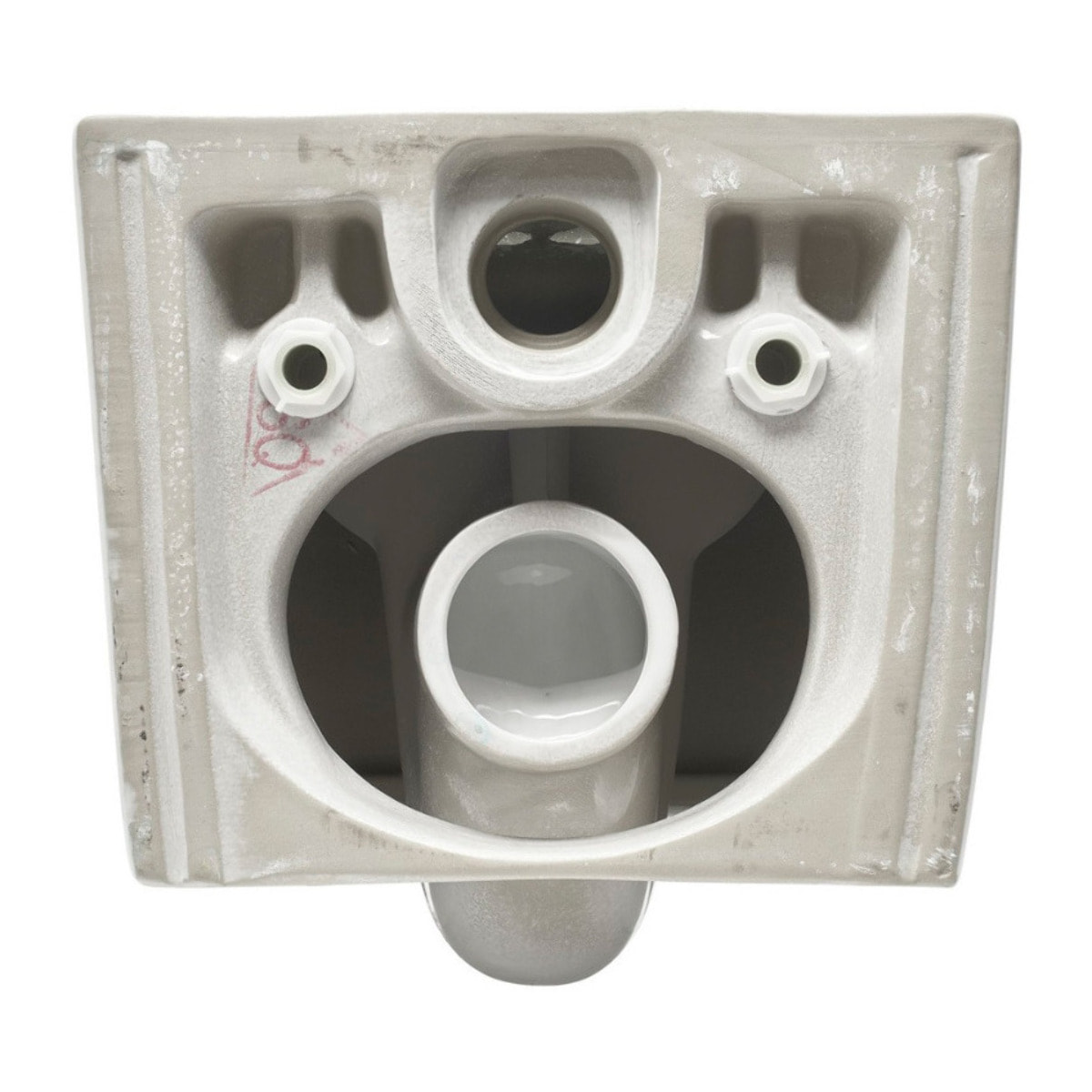

• Fixations cachées
• Profondeur de 53 cm
• Rinçage économique 3 / 4,5 L
• Abattant avec frein de chute
• Abattant déclipsable
• Facile d'entretien grâce au système sans bride et l'abattant amovible
• Installation rapide

Geberit Plaque de déclenchement double touche SIGMA 01 chromé brillant, compatible bâti SIGMA DUOFIX UP 320 et 720 (115.770.21.5) :

• Economie d'eau : double touche 3/6L.
• Conçue en matière synthétique de haute qualité.
• Compatible avec le diffuseur pour blocs d'eau bleue
• Dimensions : 246x164 mm
• Coloris: chromé brillant

Attention ! Il est impératif de vérifier les produits à réception. Une éventuelle avarie doit être constatée devant le livreur et indiquée précisément pour chaque produit sur le bon de livraison. Aucune réclamation ne pourra être acceptée a posteriori, les transporteurs étant très stricts à ce sujet. Nous vous remercions pour votre compréhension.

Dimension: Composant 1 hauteur = 1.30, largeur = 24.60, profondeur = 16.40, lester = 0.50
Composant 2 hauteur = 9.00, largeur = 15.00, profondeur = 9.00, lester = 0.30
Composant 3 hauteur = 17.00, largeur = 115.00, profondeur = 11.00, lester = 10.93
Composant 4 hauteur = 39.00, largeur = 52.00, profondeur = 42.50, lester = 31.00
poids (gr): 45000
