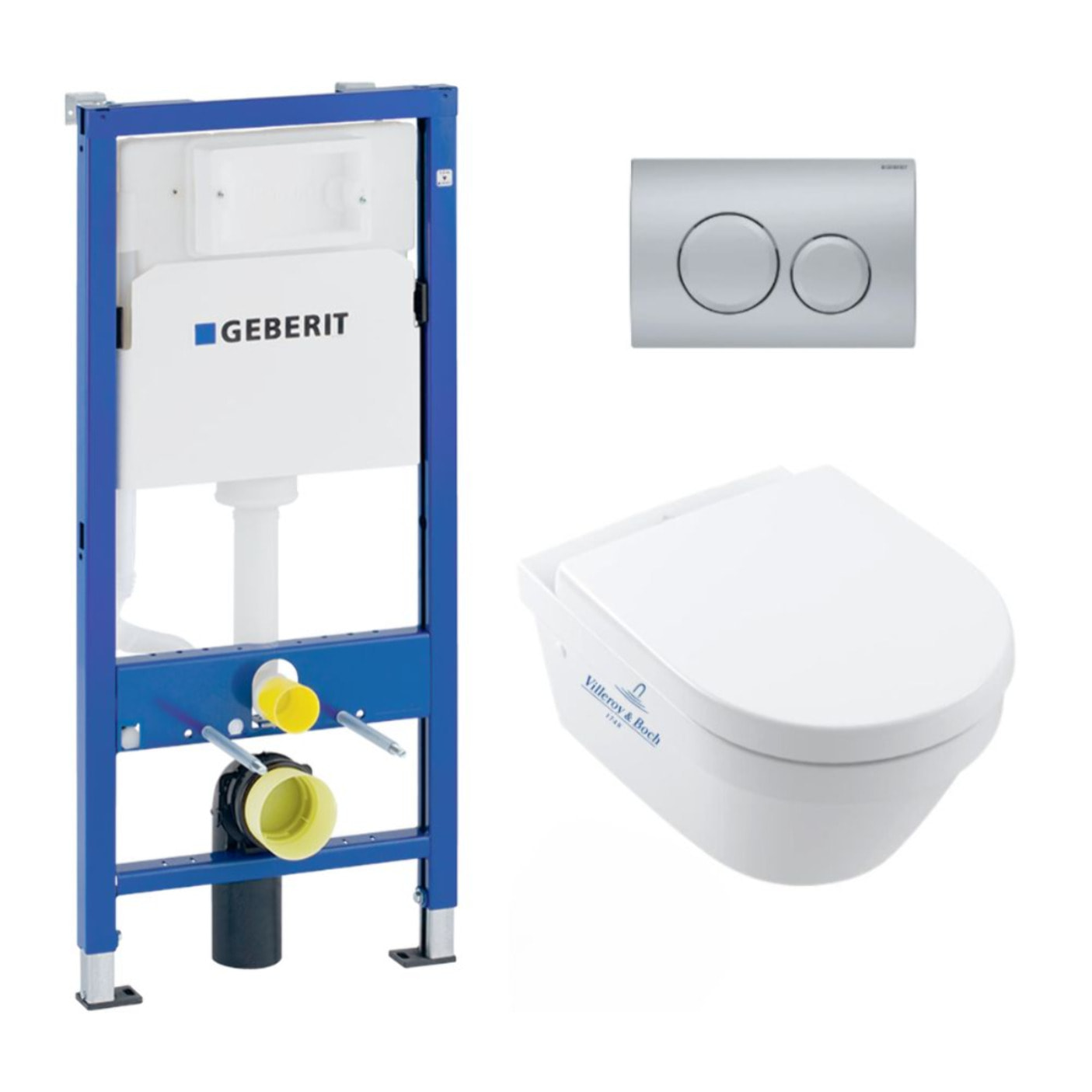

GeberitPack WC Bati Geberit UP100 + Cuvette Villeroy & Boch Architectura sans bride fixations invisibles + Plaque chrome mat (Archi3Geb

Caractéristiques du Pack WC Bâti UP100 + Cuvette Architectura sans bride fixations invisibles + Plaque chrome mat (Archi3Geb9) :

• Bâti-support Geberit UP100 (458.103.00.1)
• Villeroy & Boch Architectura Cuvette seule sans bride à fond creux, DirectFlush, sortie horizontale (4694R001)
• Villeroy & Boch Architectura abattant en Duroplast (98M9D101)
• Geberit Delta20 plaque de déclenchement double touche, chrome mat (115.127.46.1)
• Manchon de raccordement 90/100 (VS0564190)

.

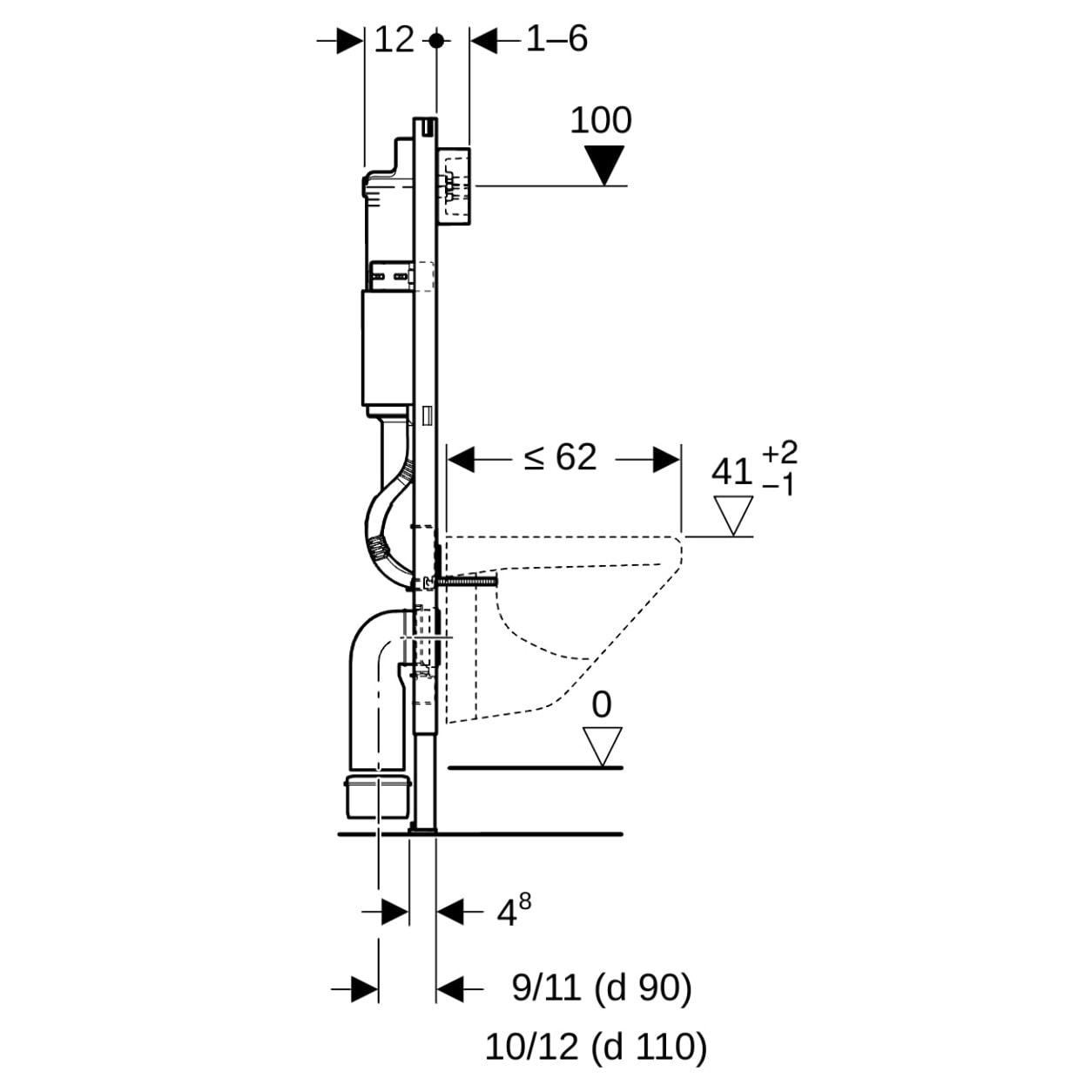

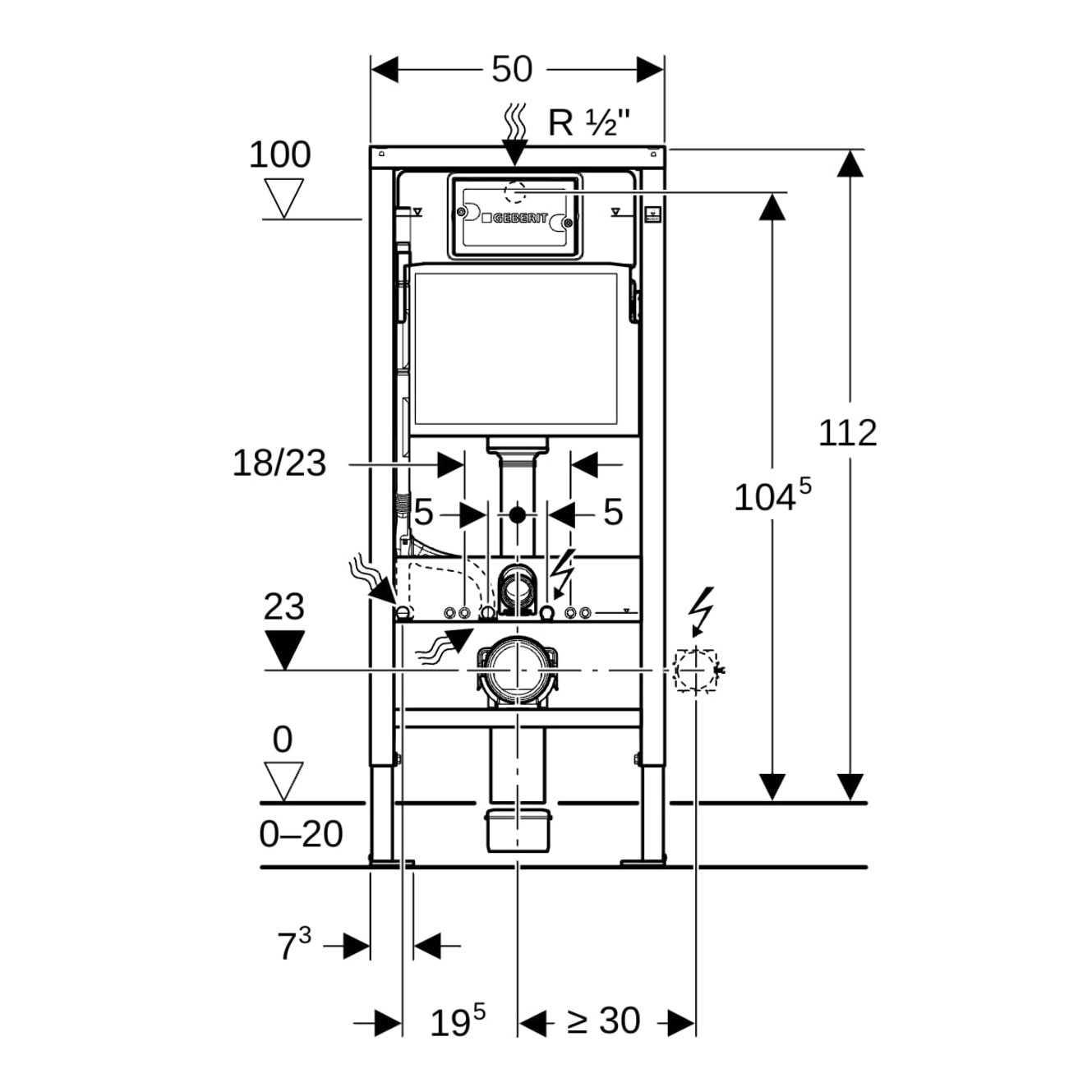

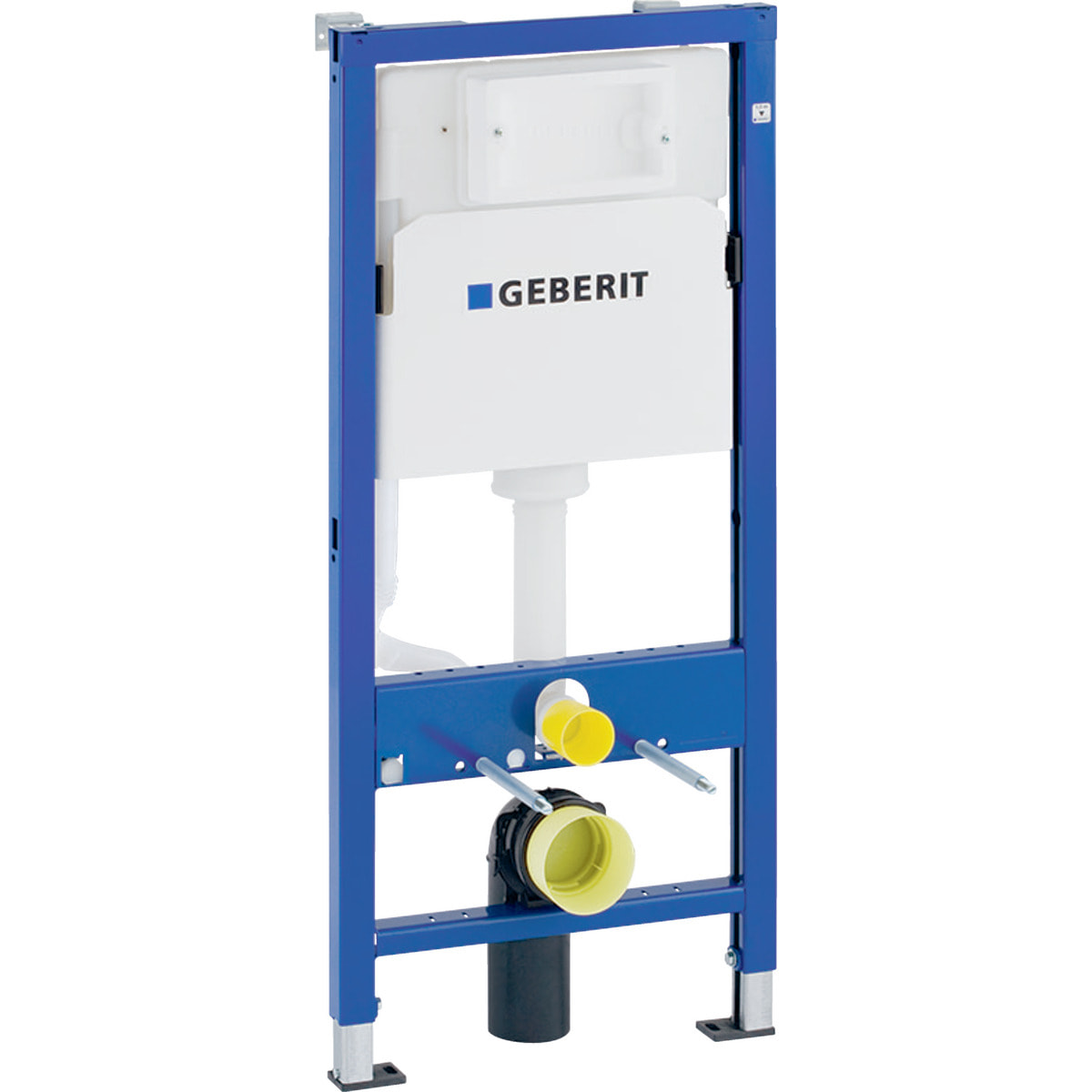

Bâti-support Geberit Duofix UP100 + réservoir pour WC 112 cm (458.103.00.1) :

Préconisations de mise en oeuvre :

Ces bâti-supports pour WC suspendus sont dédiés aux types d'installation suivants :

• Contre un mur porteur (voile béton, carreaux de plâtre, béton cellulaire, briques, parpaings) et sur une dalle béton en utilisant les fixations fournies.
• Dans une cloison à ossature métallique constituée de rails renforcés (KNAUF, PLACO, …) à hauteur de la pièce ou avec des rails et montants Geberit système Duofix à hauteur partielle ou de la pièce (selon préconisations fabricant).

Ces bâti-supports pour WC suspendus ne peuvent être installés contre des cloisons en plaques de plâtre à âme alvéolaire en carton, contre des cloisons en plaques de plâtre sur ossature métallique ou contre des cloisons de séparation double peau en plaques de plâtre sur ossature métallique sans accessoirisation additionnelle (substitution des pieds fournis par des pieds autoportants) ou l'ajout de renforts complémentaires (à intégrer au préalable dans la cloison au niveau des fixations hautes).

Ces bâti-supports pour WC montés suspendus peuvent être installés sur des planchers en bois s'ils sont posés contre un mur porteur (voir description précédente) et leurs pieds sur une solive ou lambourde à l'aide des tirefonds fournis.

• Bâti-support zingué 112 cm avec pieds réglables de 0-20 cm
• Réservoir d'eau UP100 (avec garantie constructeur des pièces de rechange de 25 ans)
• Cadre prélaqué en couleur Geberit bleu
• Pieds support avec marquage de graduation en cm
• Pieds orientables pour le montage en profilé UW50/UW75
• Traverse pour support d’habillage
• 2 tiges filetées M12 pour la fixation de la céramique avec distance intermédiaire de 18 ou 23 cm
• Réservoir de chasse encastré 4-6-7,5 l, isolé contre la condensation
• Déclenchement frontal à deux quantités
• Alimentation à l’arrière/en haut
• Robinet d’arrêt équerre R1/2“
• Boîtier de réservation pour trappe de visite
• Protection de chantier en styrophor
• Coude d’évacuation  Ø 90 mm
• Garniture de manchette Ø 90 mm
• Matériel de fixation

.

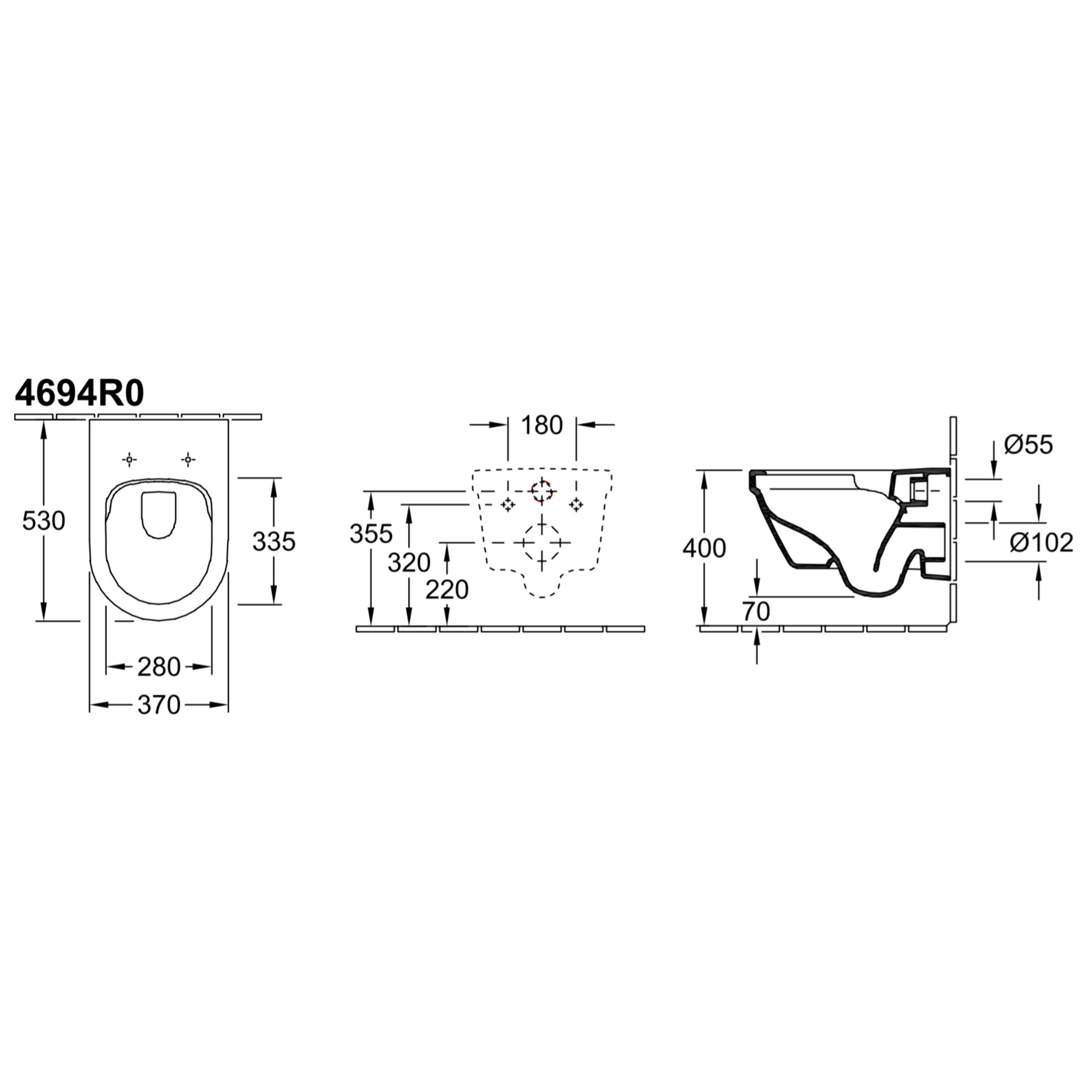

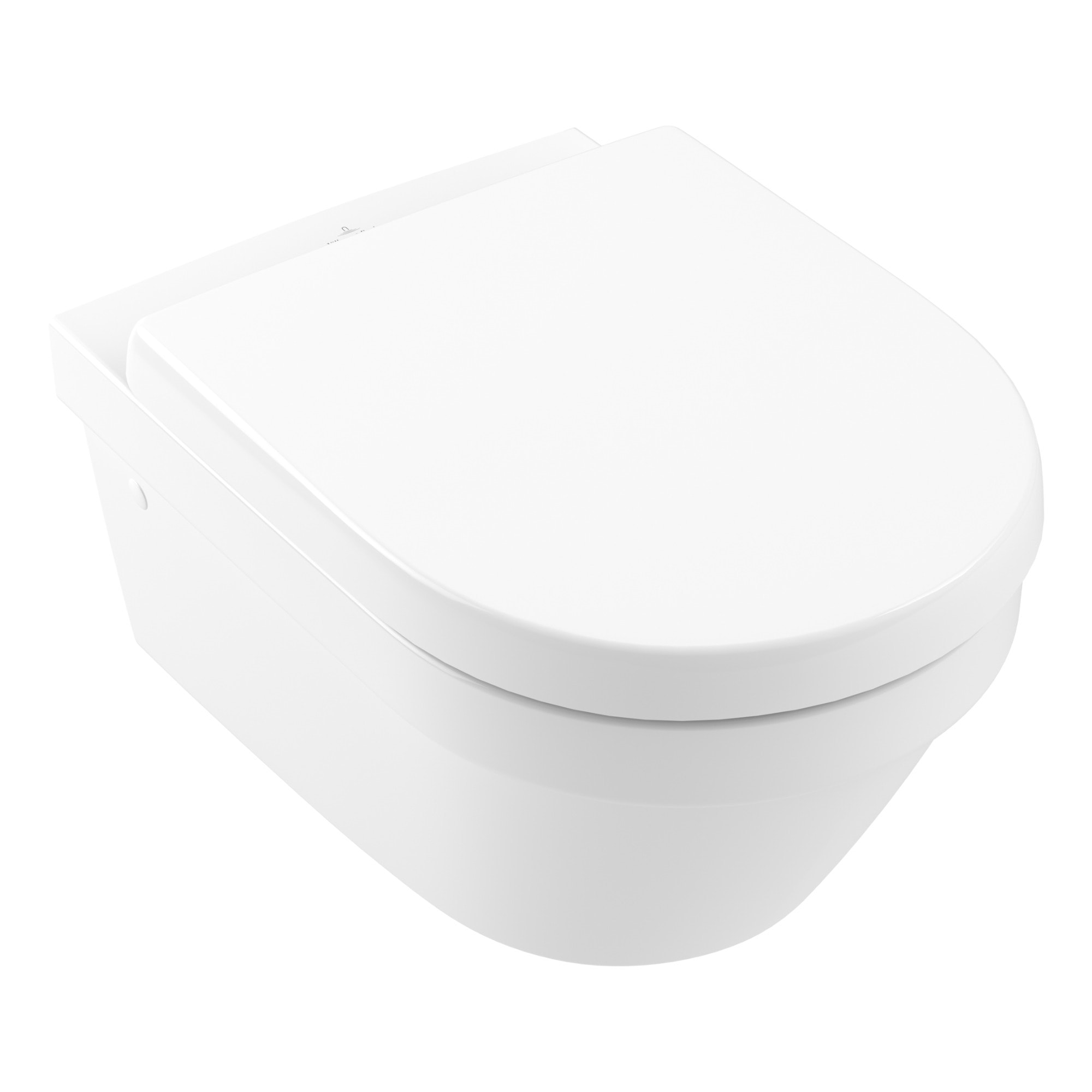

Villeroy & Boch Architectura Cuvette seule sans bride à fond creux, DirectFlush, sortie horizontale (4694R001) :

• Sans bride
• Fixations invisibles
• Céramique sanitaire
• DirectFlush
• Système AQUAREDUCT® économe en eau: volume de rinçage 3 / 4,5 litres
• Kit de fixation inclus
• Sortie horizontale

.

Villeroy & Boch Architectura abattant en Duroplast (98M9D101)

.

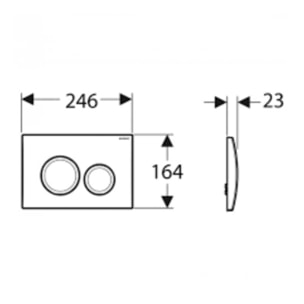

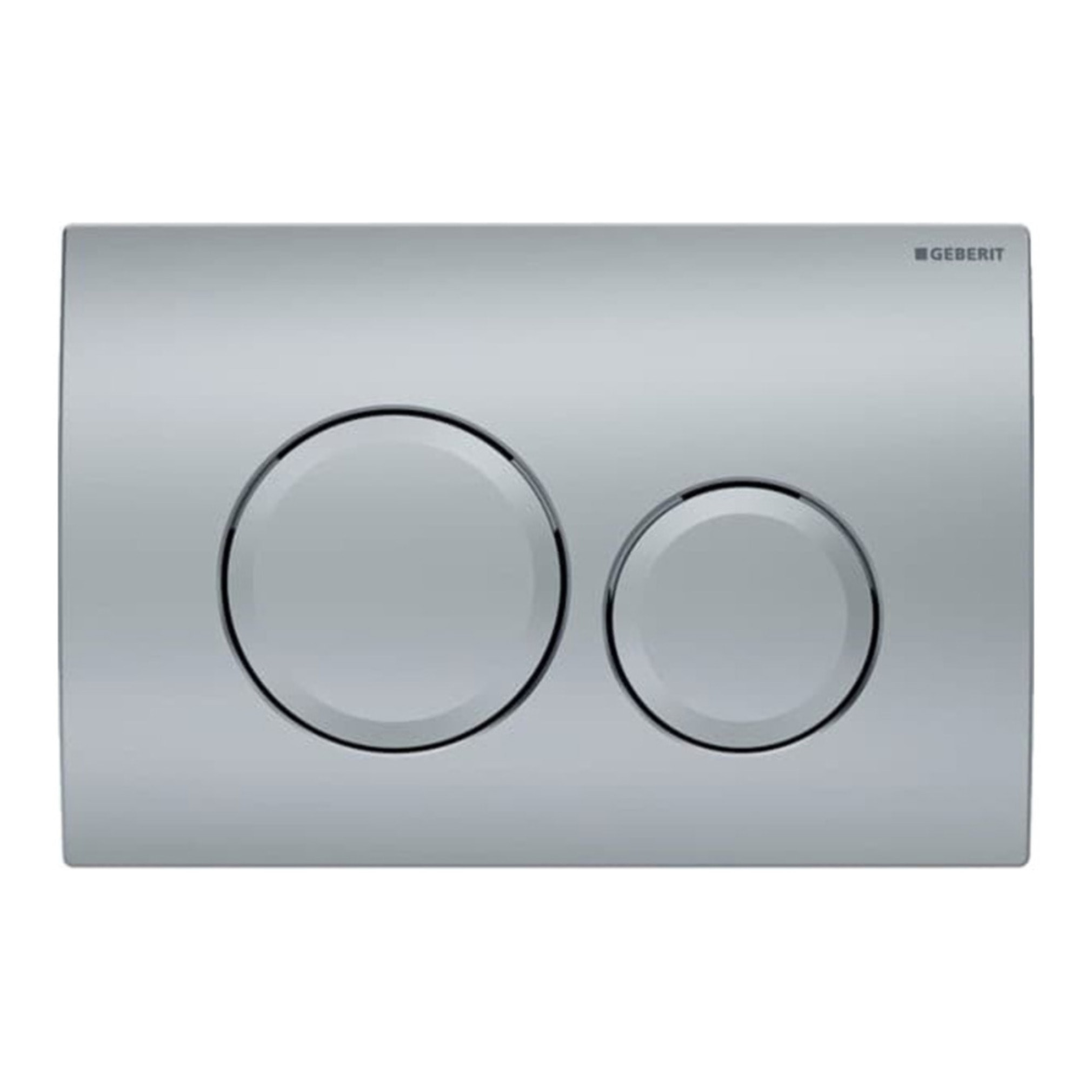

Geberit Delta20 plaque de déclenchement double touche, chrome mat (115.127.46.1) :

• Dispositif double touche
• Coloris : chrome mat
• Déclenchement pneumatique

.

Attention ! Il est impératif de vérifier les produits à réception. Une éventuelle avarie doit être constatée devant le livreur et indiquée précisément pour chaque produit sur le bon de livraison. Aucune réclamation ne pourra être acceptée a posteriori, les transporteurs étant très stricts à ce sujet. Nous vous remercions pour votre compréhension.

Dimension: Composant 1 hauteur = 53.40, largeur = 114.00, profondeur = 13.20, lester = 16.00
Composant 2 hauteur = 9.00, largeur = 15.00, profondeur = 9.00, lester = 0.30
Composant 3 hauteur = 40.00, largeur = 60.00, profondeur = 45.00, lester = 26.00
Composant 4 hauteur = 45.00, largeur = 40.00, profondeur = 10.00, lester = 3.00
Composant 5 hauteur = 15.00, largeur = 20.00, profondeur = 5.00, lester = 0.34
poids (gr): 45640
